CC2530只具备QFN40封装工作范围：2~3.6V(推荐选3.3V)

一共有21个通用IO口，其中这21个分为3组P0\P1\P2；其中P0\P1组各8个IO，P2组5个（P2_0、P2_1、 P2_2、P2_3、 P2_4）。

这些口子都可以作为普通或对应的片上外设控制。

其中P1_0 P1_1有20mA的输出驱动能力，其余的只有4mA

PxSEL、PxDIR、PxINP Px（x分别对应0、1、2,用来控制对应的IO口组）3种寄存器；复位、默认都是0

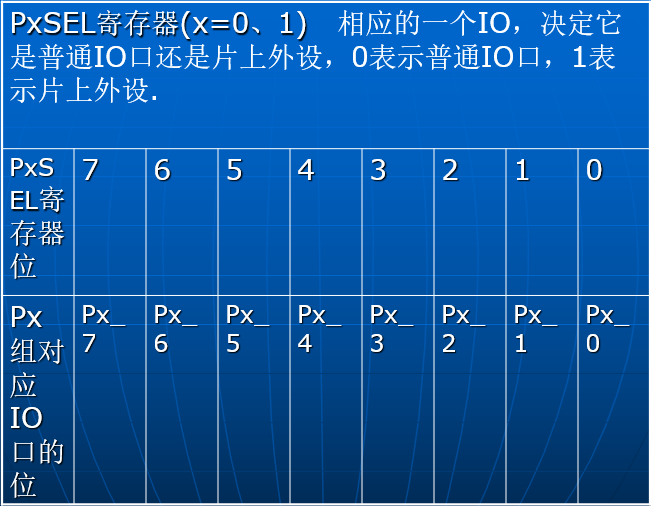

PxSEL寄存器

PxSEL寄存器作用: 有8位，每一位对应具体的IO组中的相应的一个IO，决定它是普通IO口还是片上外设，0表示普通IO口，1表示片上外设。

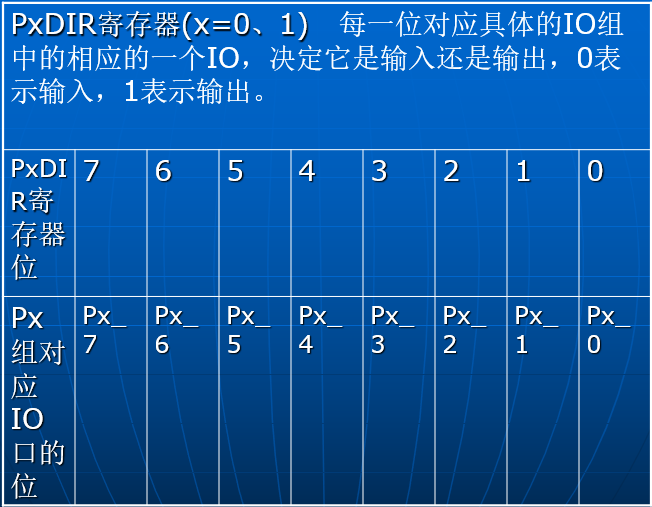

PxDIR寄存器

PxDIR寄存器作用: 有8位，每一位对应具体的IO组中的相应的一个IO，决定它是输入还是输出，0表示输入，1表示输出。

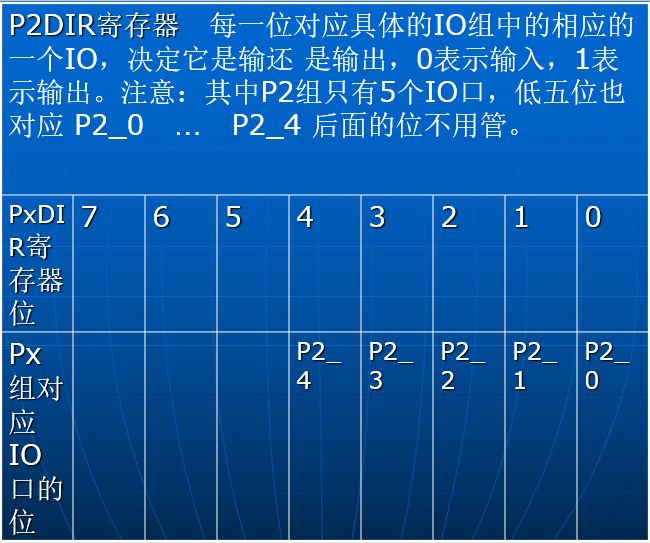

特别注意：其中P2组只有5个IO口，低五位也对应P2_0 … P2_4 后面的位不用管。

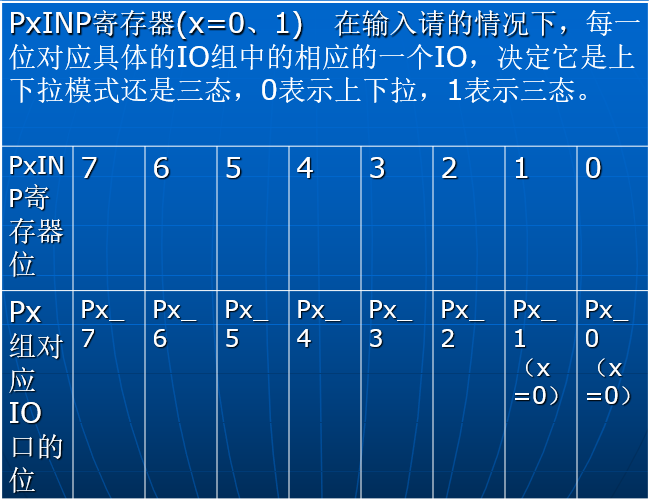

PxINP寄存器

PxINP寄存器作用: 在输入的时候，8位，每一位对应具体的IO组中的相应的一个IO，决定它是上下拉模式还是三态，0表示上下拉模式，1表示三态。

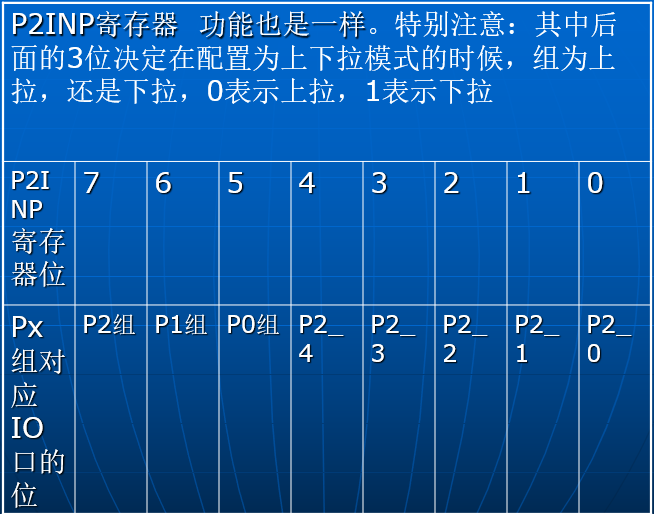

特别注意：其中P2组只有5个IO口，低五位也对应P2_0 … P2_4 ，后面的3位决定在配置为上下拉模式的时候，组为上拉还是下拉，0表示上拉，1表示下拉。

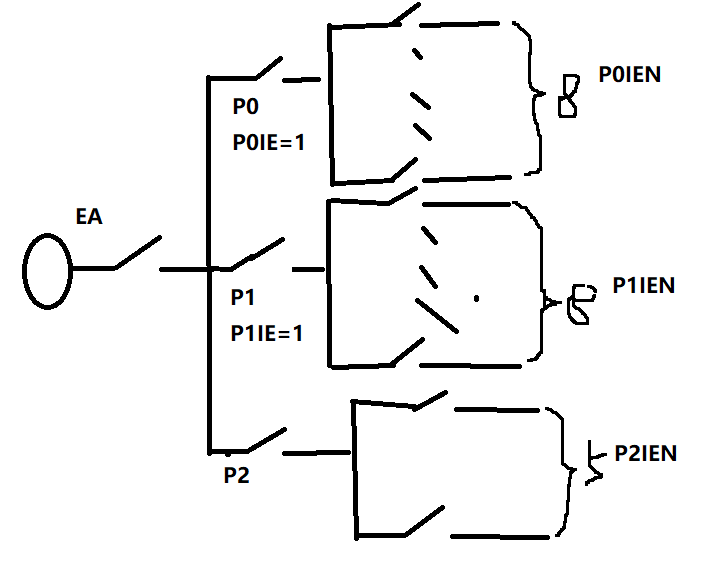

EA

总CPU开关中断，令其为1则为开关闭合

PxIE

组使能位，控制PxIEN

注意：可以直接令P0IE=1，若要设置P1IE为1，则令IEN2 |=0x10；相当于P1IE=1

PxIEN

对应的中断使能标志位，使用方法：PxIEN |= 0x__；为1则为闭合

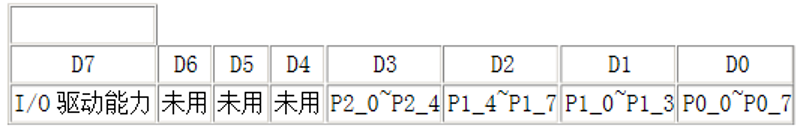

PICTL寄存器

0代表上升沿，1代表下降沿。

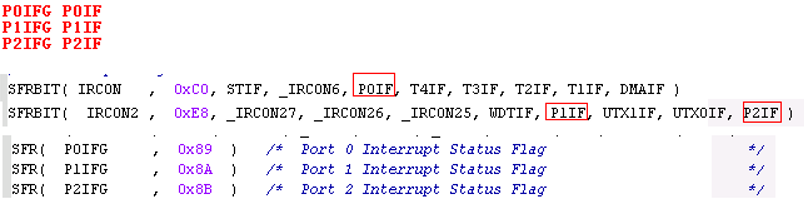

PxIFG

中断状态标志寄存器, 当发生中断时，相应位将被置1

中断函数

pragma vector=PxINT_VECTOR（x=0,1,2）

pragma vector=PxINT_VECTOR（x=0,1,2）
__interrupt  void  fn()
{
PxIFG=0; PxIF=0;
}

函数最后需要将PxIFG和PxIF清零。

最后附上一段能够按按钮控制灯亮灭的代码

#include <iocc2530.h>
void delay()
{
   int i,j;
   for(i=0;i<1000;i++)
     for(j=0;j<30;j++);
}

void main()
{
  P0SEL &=0xDF;// 1101 1111 //P0_5设置为普通IO口
  P0DIR &=0xDF;// 1101 1111 //P0_5设置为输入
  P0INP &=0xDF;// 1101 1111 //P0_5设置为上下拉模式
  P2INP &=0xDF;// 1101 1111 //P0组配置成上拉模式

  EA=1;//闭合总CPU
  P0IE=1;//P1IE如果要设置为1，那么我们不能直接用P1IE=1,IEN2 |=0x10;// 0001 0000
  //IEN2 |=0x10;//相当于P1IE=1
  P0IEN |=0X20;// 0010 0000 设置3个中断使能标志位，让相应的中断开关合上

  PICTL |=0x01;//把P0这一组配置成下降沿触发//PICTL |=0x02则为把P1组配置成下降沿

  P1DIR |=0X01;//配置P1_0位输出
  while(1);//死循环，不结束函数
}
#pragma optimize=none
#pragma vector=P0INT_VECTOR
__interrupt void fsdfas()
{
    if(P0IFG & 0x20)// 0010 0000
    {//P0组的第5位 P0_5引发了外部中断
        delay();
        if(0==P0_5)
        {//说明确实是连接在P0_5的按钮触发了外部中断
           P1_0 ^=1;//异或操作
        }
    }
    P0IFG=0;
    P0IF=0;
}
